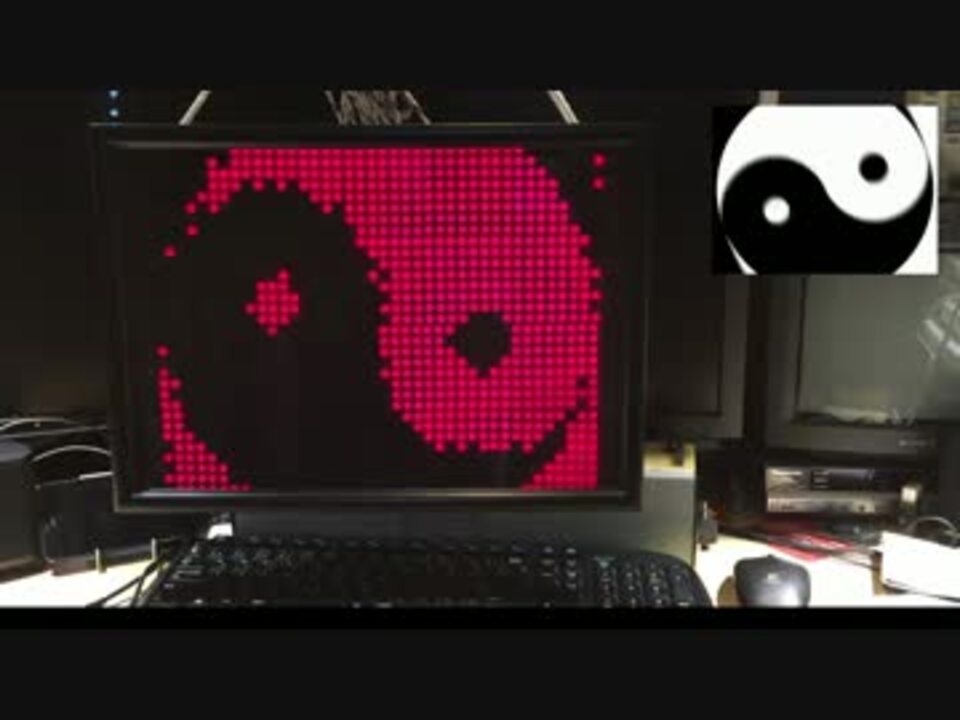

LEDパネルが余っていたので、オーロラビジョンを作ってみました。
やっぱり、動画を流さないとだめですよね。流すんなら、あれですよね！
8x8のLEDパネルを、HT16K33 I2C LEDコントローラでドライブ、そのセットを２０枚作って、40x32ドットの画面を構成しています。
HT16K33だと、デバイスを選んでも１つのI2Cバスに８個までしかつながらないので、２０枚のパネルにI2Cを分配するために、SCLを74244でバッファするのと、アナログスイッチ4053を７個使って、SDAを切り替えています。動画データは、ボード上のSPI Flash 2MByteに１画面１６０バイトで、非圧縮で入ってます。それらの制御を、STM32F103で行っています。
