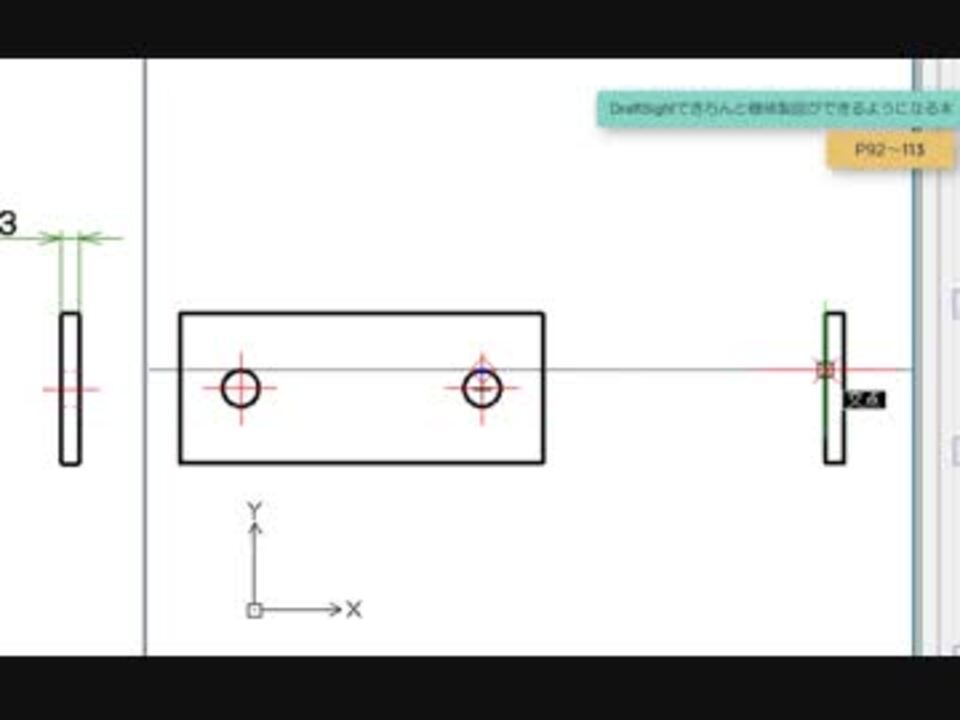

ダッソーシステムズ社のフリーの2次元CAD、Draftsight2018の機械製図での使い方解説です。<br />今回は、【01プレート】の作図の続き、<br />側面図と寸法記入を行いながら<br />JIS機械製図の寸法補助記号の規定や<br />寸法を入れるときの寸法間隔などのお話もしています。<br /><br />動画でテキストとして使っているのは<br />「DraftSightできちんと機械製図ができるようになる本」(エクスナレッジ)<br />です。<br /><br />前回の動画にコメントくださった方、ありがとうございました。<br />コメントいただけると励みになります。<br /><br />ドラフトサイト解説動画リスト→<a href="https://www.nicovideo.jp/mylist/50805768" target="_blank" rel="noopener">mylist/50805768</a><br />AutoCAD解説動画リスト→<a href="https://www.nicovideo.jp/mylist/30282709" target="_blank" rel="noopener">mylist/30282709</a><br />3DCAD動画リスト→<a href="https://www.nicovideo.jp/mylist/47714765" target="_blank" rel="noopener">mylist/47714765</a><br />
